1.產品描述：

VOCs自動監測報警系統是全新打造的一款VOCs氣體監測系統，采用原裝進口PID傳感器及全新32位低功耗處理器; 采用7寸液晶觸摸屏顯示，美觀大方;獨立的信號處理算法，測量數據精度更高更穩定。

產品特點：

◆ 原裝進口高性能英國PID傳感器，穩定性和重復性好，使用壽命長;

PID原理的特點：PID的基本原理是利用惰性氣體真空放電現象所產生的紫外線(VUV)，使待測氣體分子發生電離，并通過測量離子化后的氣體所產生的電流強度，從而得到待測氣體濃度，PID傳感器由紫外燈光源和離子室等主要部分構成，在離子室有正負電極，形成電場，有機揮發物分子在高能紫外線光源激發下，產生負電子和正離子，這些電離的微粒在電極間形成電流，經檢測器放大和處理后輸出電流信號，最終檢測到ppm級的濃度。

◆前級預處理單元和后級預處理單元：前處理單元對取出的樣品進行初步處理，使樣品適合于傳輸， 縮短樣品的傳輸滯后，減輕與處理單元的負擔，如減壓、降溫、除塵等。后級預處理單元對樣品做進一步處理和調節，如溫度、壓力、流量的調節，過濾、除濕、去除有害物等，安全泄壓和限流等。

◆溫濕度實時顯示;

◆適合高效、快速除水的場合，可長期在線使用

◆適合運行在高溫、高粉塵、高油氣等場合，例如：鍋爐煙氣、汽車尾氣、環保部門、工業生產過 程監測、污染源排放監測、煙氣重金屬在線監測、脫硫脫硝監測、垃圾焚燒煙氣排放監測、揮發性有機物(VOC)監測、沼氣在線監測等。

◆ mg/m3、ppm、ppb、pphb等多種單位可選擇;

◆ 在線曲線圖顯示，可時實時查看數據動態

◆ 無線，藍牙，光纖，NB,loya,多種信號傳輸方式選擇

◆ 無縫對接系統平臺，上位機系統實現多元化操作

◆ 掛壁式獨立安裝，，無需調試，直接通電開始使用

◆ 系統在200℃以內，有粉塵有水氣的環境中也可以精確檢測VOCs的數值。

檢測對象：

● 工業排放有機揮發性廢氣

● 排放管道中總碳氫化合物(THC)及非甲烷總烴(NMHX)、苯類、二甲基甲酰胺、烷類、烯類及環狀芳香族碳氫化合物的定量定性分析

● 工業區或化工區復雜有毒有害有機物

● 污染源VOCS在線監測

● 惡臭類有機硫化物在線監測

● 廠界多點無組織排放在線監測

1.1技術參數：

檢測原理：PID原理

測量氣體：VOCs、苯、二甲苯、萘、辛烷、乙稀、環己烷、丙酮、丙醛、醚類等

測量范圍：0-250mg/m3；

分辨率：0.01mg/m3

采樣周期：小于10S

流量：0.1-1L/min

示值誤差：±5%

重復性：≤3%

供電方式：外部220V供電

儲存環境溫度要求：-30℃～70℃；

儲存環境濕度要求：＜90%RH；

工作環境溫度要求：-30℃～70℃；

工作環境濕度要求：0～95%RH；

供電系統：電源、空開、接地線

1.2輸入輸出

通訊端口：4-20mA，RS485，RS232（選配）

通訊協議：HJ/T 212，支持協議定制。

屏幕：設備需具備7寸彩屏顯示數據及查詢歷史數據。

通訊方式：可同時支持無線4G和以太網傳輸，支持參數數據實時疊加視頻流。

具有本地數據讀取、設備系統設置及數據校準；

存儲：設備本機存儲，實時數據刷新周期<10s，實時數據不儲存。十分鐘數據、小時數據可U盤導出，可存儲10萬條數據；具有本地數據讀取、設備系統設置及數據校準， 保證設備唯一性及數據安全性，設備編號及參數固化在設備中，出廠后不可更改。

1.3測量條件

采樣頭直徑：6mm

防護等級：IP65

電源：220VAC

功耗：60W

1.4其他要求：

設備安裝和拆卸簡便，方便點位遷移、設備維護和設備質控；

設備集成度高、超低功耗設計；

設備適用于各種氣象條件，保證空氣流通無死角，內外無溫差；

2、設備主要部件

2.1真空采樣泵

1. 采樣周期：小于10秒；
2. 功率：7W；
3. 電壓：12V；
4. 壽命（小時）：>10000小時；

氣泵流量：2.2±0.2L，氣泵禁止間歇工作，要求持續工作采集數據，根據現場需要，配置自動排水裝置。

2.2預處理單元

1. 氣體流量，0.1~1L/min；
2. 5um過濾孔徑；
3. 水汽分離，過濾排水，容量20ml
4. 設備適用于各種氣象條件，保證空氣流通無死角，內外無溫差；
5. 可選裝冷凝裝置，避免濕度大對數據造成的干擾。

2.3傳感器式大氣監測控制器

1. 設備集成度高、超低功耗設計；
2. 工業主控板：設備系統運行及操作；
3. 集成電路板：高度集成、統一輸出
4. 具備獨特的優化算法，提高儀器測量結果的準確性

2.4 PID傳感器模塊

1. VOCs監測技術指標要求：
2. 檢測原理：泵吸式PID檢測原理；
3. 測量范圍：0-250mg/m3；
4. 分辨率：0.01mg/m3
5. 采樣周期：小于10S
6. 流量：0.1-1L/min
7. TVOCs傳感器：具有報警聯動功能，可以通過設置預警值控制治理設備的開啟和閉合。

 2.5數據通訊單元

1. 通訊方式：可同時支持無線4G和以太網傳輸，支持參數數據實時疊加視頻流，聯網：可鏈接多平臺。確保與監控平臺無縫對接，采用工業級，保證數據、圖像和視頻的實時傳輸。設備內置數據傳輸裝置，可以實現485、網線、光纖、無線數據網絡等傳輸方式。數據傳輸模塊：無線采集傳輸模塊；
2. 通信協議需要滿足MODBUS、HJ212-2017及現場所需的專用協議。

采集儀需要同時具備16路模擬采集接口、4路開關量采集接口、2路數字通信接口、及兩路繼電器輸出接口。

2.6戶外防護機箱

1. 戶外防爆機箱
2. 材質：鋁合金材質（磨具壓鑄）
3. 防護等級：IP65
4. 性能：防爆
5. 防爆主機箱：機箱采用鍍鋅鋼板，噴涂采用靜電噴塑，防爆、防腐蝕、防塵、防風、防雨、防曬；根據定制需求，設備可在箱體上拓展其它監測接口。
6. 尺寸：（400*500）±5mm

2.7安裝主體

1. 設備安裝和拆卸簡便，方便點位遷移、設備維護和設備質控；
2. 立桿：金屬噴塑戶外固定立桿
3. 立桿分立運輸，安裝、拆卸方便
4. 采用立竿安裝或壁掛安裝

• 氣象五參數

氣象五參數：（風向，風速，溫度、氣壓、濕度）

1、風速傳感器技術指標：

1. 供電電壓：12V~24VDC
2. 啟動風速：0.4-0.8 m/s
3. 量程：0~30m/s
4. 分辨率：0.1m/s
5. 系統誤差：±2%
6. 信號輸出方式：RS485或電壓，電流
7. 耗電：1W
8. 工作環境：-20～55℃,相對濕度 35～85% 非凝結
9. 標配線長：≥1米

10）輸出信號：0.4-2V

2、風向傳感器技術指標：

1. 測試范圍：0-360 度（分為 16 個方向）
2. 精度：±1.5°
3. 響應時間：＜ 1S
4. 啟動風力：≥ 0.8m/s
5. 信號輸出方式：RS485
6. 供電電源：總線供電，12V-24VDC
7. 產品功耗：≤300mW
8. 使用環境：-20～55℃ ,相對濕度 35～85% 非凝結
9. 產品重量：≤0.6kg
10. 標配線長：1 米
11. 輸出信號：0.4-2V

3、溫度、氣壓、濕度傳感器技術指標：

1. 溫度測量范圍：-40℃~120℃
2. 濕度測量范圍：0%~100%RH
3. 氣壓測量范圍：300~1100hpa
4. 響應頻率：10Hz
5. 工作電壓：3~5V
6. 工作電流：5mA
7. 工作溫度：-40℃~85℃
8. 存儲溫度：-40℃~125℃
9. 溫度分辨率：0.1℃
10. 溫度精準度：±0.3℃
11. 濕度測量范圍：0-100%RH
12. 濕度分辨率：0.1%RH
13. 濕度精準度：±2% RH

【顯示說明】

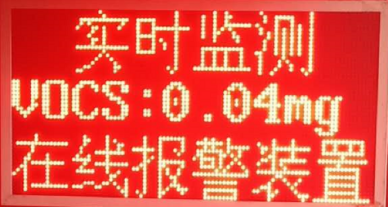

1. LED顯示屏（選配）

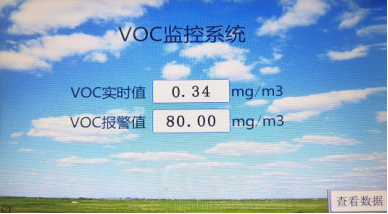

2. 觸摸屏顯示（標配）
